磁気 POGO PIN コネクタ

• 自動調整-: 磁石が嵌合部分を正しい位置に自動的にガイドします
• 自動ロック-: 磁力により機械的なラッチを使用せずに接続を安全に保持します。
• クイック接続/切断:-片手操作、工具不要
• 公差補償: スプリング式ピン-は最大 ±1.0mm の位置ずれに対応します
• 高いサイクル寿命: 10,000 ～ 100、000+ 回の嵌合サイクル
• 金-メッキ接点：接触抵抗が低く、耐食性に優れています。
• カスタマイズ可能な磁石の強さ: 200g～2000gの保持力
• 密閉型オプション：IP67/IP68で過酷な環境にも対応可能
• ROHS準拠: 環境に配慮した構造

注記：すべての仕様はカスタマイズ可能です。用途に合わせたピン数、磁石の強さ、ハウジング材質、シールなど。

1. 磁気コネクタ – 自動位置決め、自動ラッチ-
スプリング式 POGO ピンと希土類磁石を組み合わせた-。-磁石がコネクタを引き寄せて位置合わせし、ラッチやネジを使わずに所定の位置に保持します。暗闇の中で手探りする必要はありません。壊れたプラスチッククリップはありません。 2 つの半分を近づけるだけで、パチッとくっつきます。

2. 1ピンごとに A ～ 10A – 信号、電源、またはその両方
低電流信号とデータ用の小さいピン (1A～3A)。-バッテリー充電と電力供給用の大きなピン (5A ～ 10A)。すべて同じコネクタ本体内にあります。ピンあたりのばね力: 50g ～ 300g、電流と必要な接触安定性によって選択されます。

3. 2 つの磁石ファミリー – 標準または高温-
ネオジム (NdFeB) 磁石は、-40 度から +85 度まで動作し、ほとんどの屋内および商業製品に適しています。サマリウム コバルト (SmCo) は、自動車のボンネット下、工業用オーブン、および屋外のソーラー設備向けに設計されており、範囲を +150 度 - まで拡張します。保持力は200g～2000gまでコネクタサイズにより選択可能。

4. IP68 に密閉され、10,000 ～ 50,000 サイクル以上の定格
作動ストローク：0.5mm～2.0mmで位置ずれや表面汚れに十分対応。密閉型バージョンは IP68 (防塵、連続浸漬) を達成しています。-嵌合サイクル: シリーズに応じて 10,000 ～ 50,000 回以上。 PBT または PA6T ハウジング (UL94V-0)。カスタムピン数は 2 ～ 24、ピッチは 1.27 mm ～ 5.0 mm です。 ROHS準拠。

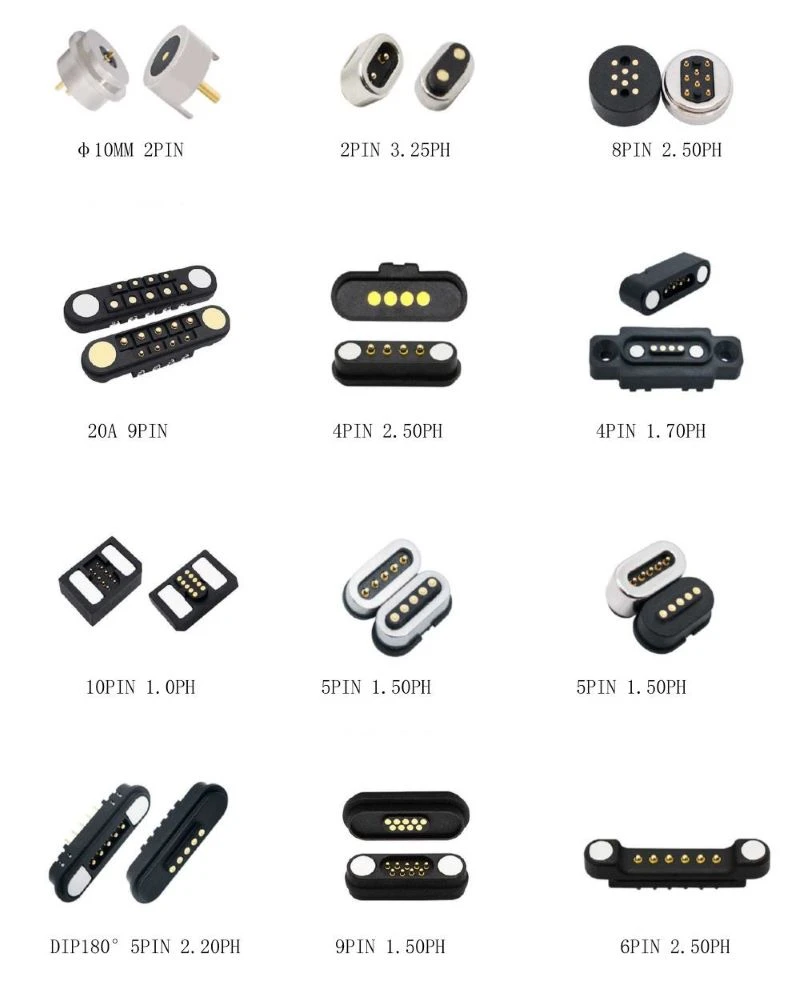

• ピン数とレイアウト: 2 ～ 24 ピン、円形または長方形、カスタム マトリクス
• コネクタ形状: 円形、長方形、楕円形、またはカスタム
• コネクタのサイズ: 直径 8mm ～ 50mm またはカスタム
• マグネット式: NdFeB (標準、低コスト) または SmCo (高温、耐腐食性)-
• 磁石の強さ: 200g～2000gの保持力
• 磁石の構成: シングル、デュアル、クワッド、またはカスタム アレイ
• ピンピッチ：1.27mm～5.0mm
• 電流定格: 標準 (1-3A) または高電流 (5-10A)
• ばね力: 1ピンあたり50g～300g
• 先端のスタイル：フラット、クラウン、ポインテッド、ラジアス
• めっきの厚さ: ニッケル上に0.1μm～3.0μmの金
• ハウジング材質: PBT (標準)、PA6T (高温)、LCP (リフロー)、PEEK (超高温--)
• ハウジングの色: 黒、白、グレー、青、赤、またはカスタム
• 環境に配慮したシーリング: IP67、IP68 (O- リングまたはポッティング付き)
• ケーブルの統合: カスタムの長さと終端を備えた事前接続されたワイヤ-
• プリント基板の取り付け: SMT、スルーホール、またはパネル マウント
• 分極: キー付きハウジング、非対称マグネット配置
• 包装: トレイ、チューブ、テープ アンド リール (SMT)、またはカスタム

自己調整型、迅速な-接続相互接続ソリューション

• ウェアラブルデバイスの充電器: スマートウォッチ、フィットネス トラッカー、スマート リング、補聴器、医療用ウェアラブルなどで、ユーザーが正確な位置調整を行わずに片手で簡単に充電できる必要がある場合に使用されます。{0}}
• 医療機器ドッキングステーション: 臨床環境において、簡単なドッキング、洗浄性、信頼性の高い接続を必要とする患者モニター、CPAP 装置、輸液ポンプ、ポータブル診断装置に導入されています。
• 家庭用電化製品ドック: スマートフォン ドック、タブレット スタンド、ワイヤレス イヤホン充電ケース、スマート スピーカー充電クレードルに統合されているため、毎日の充電が簡単に行えます。-
• テストおよびプログラミングの治具: スループットのために素早いデバイス交換が不可欠な生産テストジグ、ファームウェアプログラミングステーション、およびキャリブレーション装置で使用されます。
• 産業およびロボット工学: ロボット ツール チェンジャー、AGV 充電接点、モジュラー センサー システム、堅牢な自動調整接続を必要とするクイック切断インターフェースに実装されています。{0}{1}
• EVの充電とマイクロモビリティ: ユーザーが簡単なプラグイン充電を必要とする電動スクーターの充電ポート、電動自転車のバッテリー ドック、小型 EV の充電コネクタ-に導入されています。-
• IoT およびスマート ホーム デバイス: スマート ドアホン、セキュリティ カメラ、センサー ノードで使用され、耐候性で簡単に接続できる電源およびデータ インターフェースを実現します。{0}
• マリン&アウトドア用品: 耐食性と信頼性の高いシールが必要なボート電子機器、屋外センサー、ポータブル照明用の防水コネクタに統合されています。

1) インターフェースコネクタとケーブルアセンブリの経験があり、スタンピング、射出成形、プロトタイプ、コネクタとケーブルアセンブリ、カスタマイズされたコネクタとケーブルアセンブリ、カスタム小売パッケージなどの幅広い標準生産能力を提供できます。

2) 相互接続技術の進歩。当社のチームは、お客様の相互接続の課題に対するソリューションに対応するため、最初のコンサルティングから最終納品まで世界クラスの相互接続エクスペリエンスを提供できます。カスタマイズされた設計およびエンジニアリング パッケージには、CAD 図面、3D モデル、プロトタイプ、テスト サンプルが含まれます。-

3) 世界中のつながりを構築します。当社は、ハイエンド家電、データ ストレージ、セットトップ ボックス、医療、ホーム セキュリティ、産業用、オーディオ/ビデオ、デスクトップおよびモバイル コンピュータ ユニットなどの最も人気のある市場を含む、さまざまな種類の市場の顧客のニーズを満たすために、幅広い相互接続ソリューションを提供できます。-

4) 高品質の製品と競争力のある価格。

5) 期待を超える。当社の品質方針は、品質第一、顧客第一です。

1.マイク、オハイオ州のテスト治具エンジニア
「当社のプログラミング器具の磁気 POGO ピン コネクタは革新的です。オペレーターはボードを置くだけで、磁石で所定の位置に固定されます。. 50、000 サイクルでも機能します。良い製品です。」

2.Lisa、カナダのIoTプロダクトマネージャー
「屋外スマート センサーは、IP68 定格の 4- ピン磁気コネクタを使用しています。雨や雪にも耐えられます。1 m のワイヤで事前にケーブル接続されています。現場で簡単に設置できます。優れた製品です。」

3.インドの医療機器メーカーRaj社
「CPAP マシンのドックは 6- ピンの磁気コネクタを使用しています。患者はマシンをドックにセットするだけで、正確な位置合わせは必要ありません。IP67 で掃除が簡単です。高品質です。」

4.Yuki、東京の家電エンジニア
「スマート スピーカー充電ドックは 3 ピンの円形磁気コネクタを使用しています。磁石が毎回スピーカーを正しい位置に引き寄せます。. 500g 保持力は完璧です。良い製品です。」

• 支払い方法: クレジット カードまたは T/T (高額の場合はオプション)。ウェスタンユニオンペイパル
• T/T 支払いは通常 100% 前払いをサポートしています。
• リードタイム：通常、支払い受領後5〜10営業日かかります。
• サンプルポリシー: 標準製品については、各モデルのサンプルを常にご利用いただけます。
• 支払いの受領後、サンプルは 3 ～ 5 営業日で準備が整います。
• 出荷港: 中国、深セン。
